Для бронирования кабеля применяется специальная холоднокатаная стальная лента, соответствующая отраслевым стандартам. Этот материал, также известный как бронелента, предназначен для механической защиты кабельных линий, прокладываемых в земле, под водой или в условиях повышенных механических нагрузок. Основные параметры такой ленты — толщина от 0,25 до 1,0 мм и ширина до 260 мм, при этом она может поставляться как с оцинкованным покрытием, так и без него. Выбор конкретного типа и размера определяется условиями эксплуатации кабеля и требованиями к его долговечности.
Назначение и области применения бронеленты

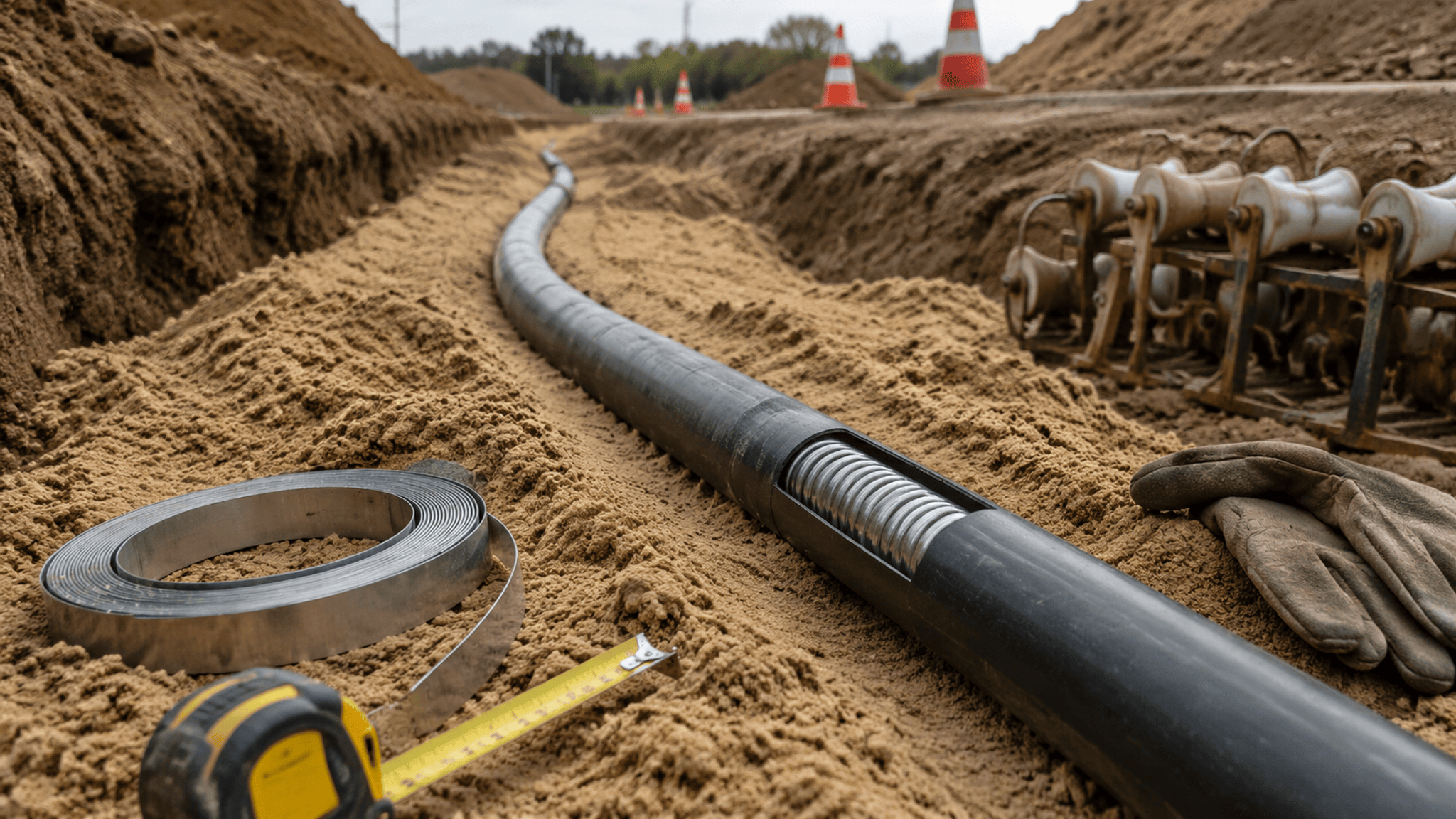

Бронелента — это не просто упаковочный материал, а конструктивный элемент, обеспечивающий кабелю механическую прочность и защиту от физических повреждений. Её основная функция — предотвращение повреждений изоляции и токопроводящих жил при растяжении, сжатии, ударах и проколах. Кабель, защищённый стальной оболочкой, может прокладываться непосредственно в грунте без дополнительных бетонных или пластиковых каналов, что снижает стоимость и трудоёмкость монтажа.
Сферы применения бронеленты охватывают энергетику, строительство, нефтегазовый сектор и транспортную инфраструктуру. Её используют для защиты силовых и контрольных кабелей, которые эксплуатируются в сложных условиях: на открытых площадках, в тоннелях, шахтах, при переходах через автомобильные и железные дороги. Кроме того, бронирующий слой из стали позволяет использовать металлическую оболочку в качестве защитного проводника для заземления оборудования, что повышает электробезопасность системы.
Помимо прямой защиты кабелей, данная бронелента находит применение в смежных областях. Из неё изготавливают спирально-навивные трубы, металлорукава, а также используют для оребрения теплообменных труб. Это делает бронеленту универсальным материалом для производства гибких металлических рукавов и изделий, требующих сочетания прочности и технологичности.
В наличии на производстве
Отгрузка за 7-14 дней
В наличии на производстве
Отгрузка за 7-14 дней
В наличии на производстве
Отгрузка за 7-14 дней
В наличии на производстве
Отгрузка за 7-14 дней
Требования к качеству: основа надёжности
Производство ленты для бронирования кабелей строго регламентируется отраслевыми стандартами, которые устанавливают сортамент, технические требования, правила приёмки, методы испытаний, а также условия упаковки, маркировки, транспортировки и хранения готовой продукции.
Согласно этим нормам, бронелента делится на две основные группы: с оцинкованным покрытием и без него. Оцинкованная сталь обеспечивает дополнительную антикоррозионную защиту, что критически важно для кабелей, эксплуатируемых во влажной среде или в грунте с высокой химической активностью. Для внутренних сухих помещений или кабельных каналов может использоваться бронелента без покрытия, что экономически оправдано при сохранении всех механических характеристик.
Важное требование — способ изготовления: продольная резка рулонной листовой стали. Это обеспечивает отсутствие поперечных стыков и сварных швов по всей длине ленты, что критично для непрерывного процесса бронирования. Любой дефект кромки или микротрещина могут стать причиной разрыва бронеленты при намотке на кабель, поэтому стандарты жёстко регламентируют качество реза и отсутствие заусенцев.
Материал и покрытие: сталь и цинк

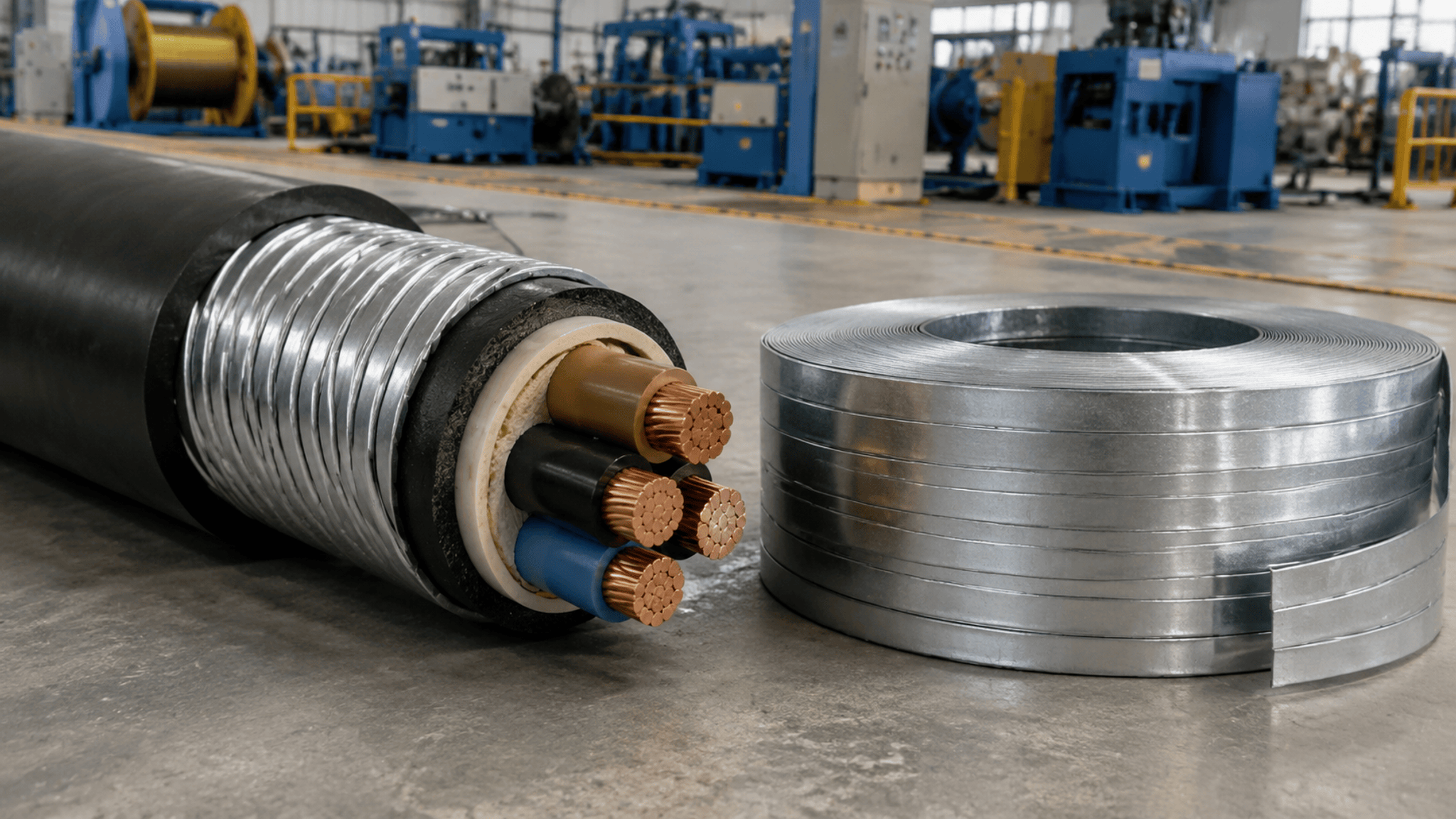

Основой для производства бронеленты служит холоднокатаная сталь, которая после прокатки приобретает необходимую твёрдость и пластичность. В отличие от пружинных марок, эта сталь не подвергается закалке, а остаётся в мягком состоянии. Это принципиально важно: мягкая лента легко наматывается на кабель, плотно облегает его поверхность и не ломается при изгибах в процессе производства или монтажа.
Оцинкованное покрытие наносится методом горячего цинкования, что обеспечивает надёжную защиту от коррозии. Толщина цинкового слоя может разниться в зависимости от требований заказчика и условий эксплуатации. Для агрессивных сред (например, для прокладки в кислых или засоленных грунтах) требуется усиленное покрытие, которое проверяется на соответствие стандартам по стойкости к соляному туману.
Выбор между оцинкованной и неоцинкованной — это всегда компромисс между стоимостью и долговечностью. Оцинкованная лента дороже, но срок службы кабеля в грунте увеличивается в 1,5–2 раза. Для кабелей, прокладываемых внутри зданий или в сухих трубах, использование оцинковки часто избыточно, и можно применять чёрную сталь без покрытия.
Геометрические параметры и их влияние на защиту
Размеры бронеленты подбираются индивидуально под диаметр и конструкцию кабеля. Стандартный ряд толщин включает 0,25, 0,3, 0,4, 0,5, 0,8 и 1,0 мм, при этом минимальная толщина составляет 0,2 мм. Чем толще лента, тем выше механическая прочность брони, но тем сложнее её наматывать на кабель малого диаметра. Для кабелей с диаметром до 20 мм обычно применяют толщину 0,25–0,3 мм, а для силовых большого сечения — 0,5 мм и более.

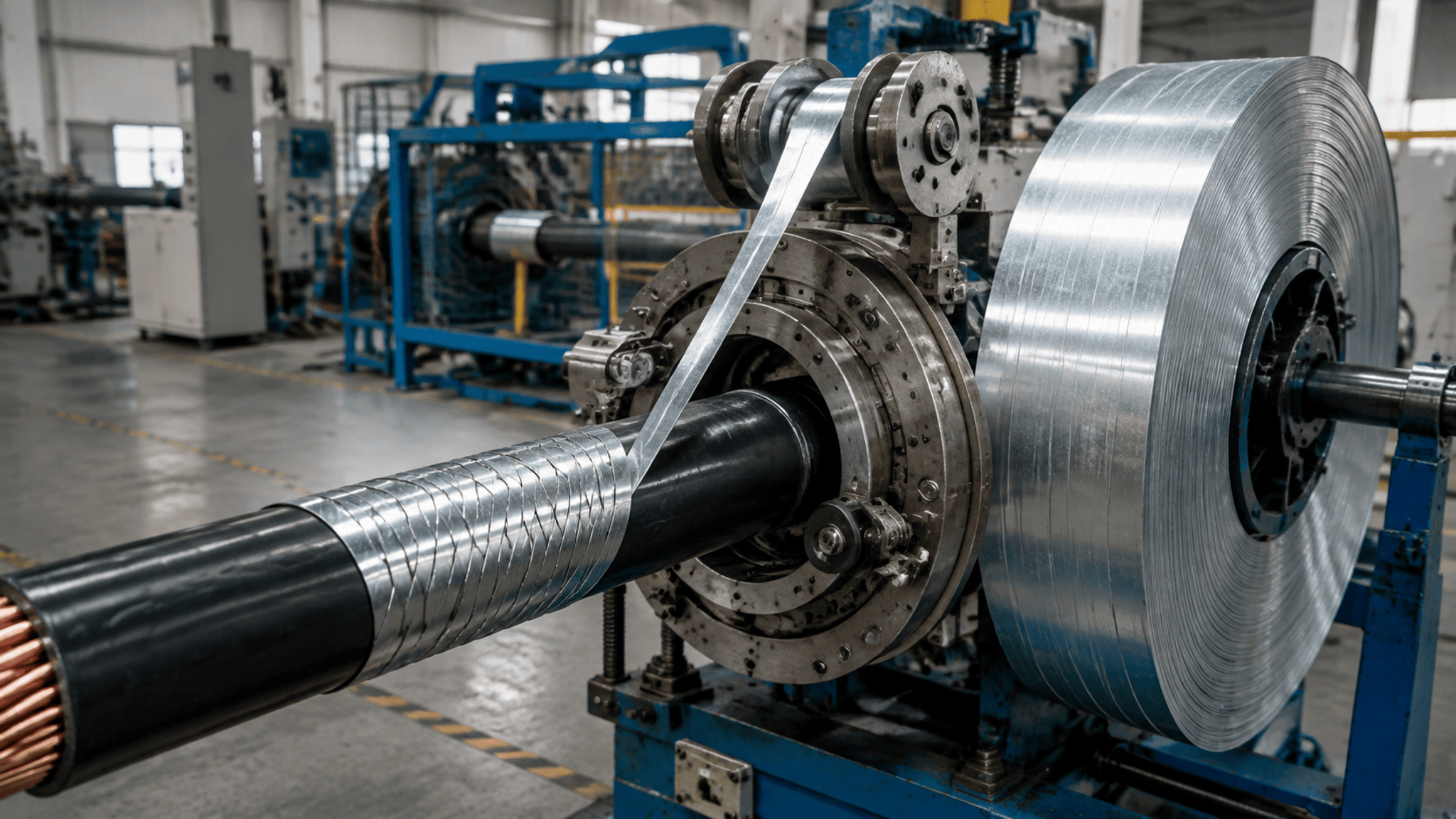

Ширина от 2,5 до 260 мм. Узкая лента (до 50 мм) используется для бронирования тонких кабелей и для изготовления металлорукавов. Широкая (100 мм и более) предназначена для мощных силовых линий, где требуется максимальная площадь покрытия. Важно, что ширина подбирается с учётом шага спиральной намотки: при бронировании кабеля лента накладывается с перекрытием, и ширина должна обеспечивать надёжное перекрытие витков, обычно не менее 10–15% от ширины ленты.
Намотка в рулоны также стандартизирована. Внутренний диаметр рулона может составлять 200, 300 или 400 мм, а наружный — достигать 900 мм. Это позволяет использовать рулоны на стандартных размоточных устройствах кабельных линий. Масса рулона зависит от толщины и ширины ленты, но обычно не превышает 500–800 кг для удобства транспортировки и монтажа.
Технология производства и контроль качества

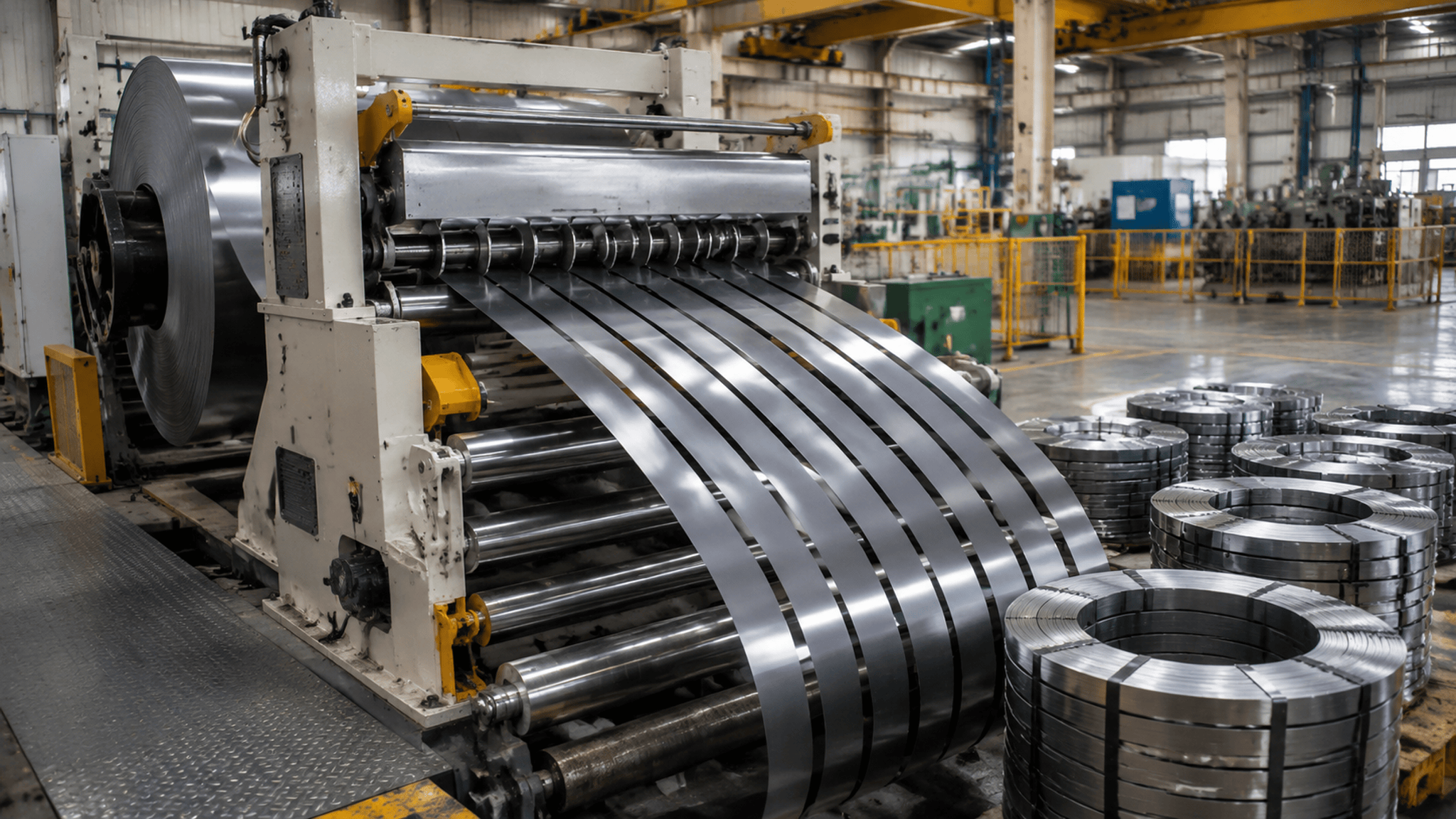

Производство бронеленты начинается с закупки рулонной холоднокатаной стали от ведущих металлургических комбинатов. На сервисных металлоцентрах исходный материал проходит входной контроль по химическому составу и механическим свойствам. Затем сталь разрезается на ленты заданной ширины с помощью высокоточных линий продольной резки. Точность резки критична: отклонение по ширине не должно превышать ±0,1 мм, иначе при намотке на кабель могут образоваться зазоры или перехлёсты.
Следующий этап — нанесение оцинкованного покрытия (если оно предусмотрено заказом). Процесс горячего цинкования требует строгого соблюдения температурного режима и времени выдержки, чтобы слой был равномерным и без пор. После цинкования ленту промывают, сушат и проверяют на адгезию покрытия методом изгиба.
Заключительный этап — намотка готовой ленты в рулоны с заданным внутренним диаметром. В процессе намотки контролируется натяжение, чтобы избежать деформации кромок и сохранить плоскостность материала. Каждая партия имеет сертификат качества, где указаны все фактические параметры: толщина, ширина, твёрдость, наличие покрытия и результаты испытаний на разрыв.
Собственное производство позволяет предприятиям предлагать не только стандартные, но и индивидуальные размеры, что особенно важно для несерийных заказов. Минимальный заказ при этом ограничивается не метражом, а суммой, что делает продукцию доступной даже для небольших проектов.
Типичные ошибки при выборе бронеленты
- Первая и самая распространённая ошибка — выбор толщины ленты без учёта реальных механических нагрузок. Для кабелей, прокладываемых в скальных грунтах или в зонах с интенсивным движением транспорта, требуется лента толщиной не менее 0,5 мм. Использование более тонкой ленты (0,25 мм) в таких условиях приводит к быстрому её разрушению от проколов и истирания.
- Вторая ошибка — игнорирование типа покрытия. Для влажных и агрессивных сред применение неоцинкованной ленты — это гарантированная потеря антикоррозионной защиты уже через 2–3 года эксплуатации. Коррозия не только ослабляет броню, но и может повредить внешнюю изоляцию кабеля, что приведёт к короткому замыканию. Напротив, использование оцинкованной ленты в сухих помещениях — это неоправданное удорожание проекта без реальной выгоды.
- Третья ошибка — неправильный расчёт ширины ленты. Если ширина меньше необходимой, шаг намотки становится слишком большим, и между витками остаются зазоры, снижающие общую прочность брони. Если ширина избыточна, лента плохо укладывается на кабеле малого диаметра, образуя складки и неровности, которые могут стать источником концентрации напряжений.
- Четвёртая ошибка — пренебрежение сертификацией. Лента, произведённая не по стандартам или без подтверждения качества, может иметь скрытые дефекты: неоднородную толщину, заусенцы на кромках, неравномерное цинковое покрытие. Эти дефекты часто проявляются только в процессе эксплуатации, когда замена кабеля становится дорогой и трудоёмкой процедурой.
На что обратить внимание при заказе
Выбор поставщика бронеленты — это не менее важный этап, чем выбор самой ленты. Надёжный производитель должен иметь собственное производство, что гарантирует контроль качества на всех этапах — от закупки сырья до отгрузки готовой продукции. Важно, чтобы компания могла подтвердить соответствие отраслевым стандартам и предоставить все необходимые сертификаты.
Также важны сроки изготовления: стандартные позиции часто отгружаются за 1–2 дня, а нестандартные заказы могут потребовать 7–14 рабочих дней. При планировании крупных проектов это нужно учитывать, чтобы избежать простоев на производственной линии.
Логистика — ещё один ключевой аспект. Для Санкт-Петербурга и области предпочтительна доставка собственным транспортом, что позволяет контролировать сроки и сохранность груза. Для регионов России используются проверенные транспортные компании, и нередко поставщики предлагают бесплатную доставку до склада перевозчика при определённой сумме заказа. Крупные партии (свыше 50 кг) упаковываются на паллеты и обвязываются для предотвращения повреждений в пути.
И наконец, не стоит пренебрегать возможностью заказать пробный образец. Даже имея все сертификаты, визуальный и тактильный контроль материала перед закупкой большой партии помогает избежать сюрпризов, связанных с оттенком покрытия, качеством резки или упаковки.
Основное отличие — в назначении и свойствах. Бронелента предназначена для механической защиты кабеля и должна выдерживать значительные нагрузки на разрыв и сжатие. Она производится из более толстой и прочной стали, часто с антикоррозионным покрытием, и имеет строго контролируемую геометрию.
Производство регламентируется отраслевым стандартом для ленты из холоднокатаной стали, используемой для бронирования кабелей. Этот документ устанавливает все требования к сортаменту, техническим условиям, методам испытаний и правилам приёмки.
Да, но только при наличии оцинкованного или иного антикоррозионного покрытия. Для особо агрессивных сред может потребоваться дополнительная защита, например, битумное или полимерное покрытие поверх ленты.
Толщина выбирается исходя из диаметра кабеля и условий эксплуатации. Для кабелей диаметром до 20 мм обычно достаточно 0,25–0,3 мм. Для силовых кабелей большого сечения, прокладываемых в грунте, рекомендуется толщина от 0,5 мм и выше.
Стандартный диапазон ширин — от 2,5 до 260 мм. Конкретная ширина подбирается под диаметр кабеля и требуемый шаг спиральной намотки.
Качественная лента имеет ровные кромки без заусенцев, равномерное покрытие (если оцинкованная), а также сопровождается сертификатом, подтверждающим соответствие установленным стандартам.
